So prüfst Du die Gewindekompatibilität

Ein falsches Gewinde am Schalldämpfer kann gefährlich sein. Es drohen Schäden an der Waffe, dem Schalldämpfer und sogar Verletzungen. Um dies zu vermeiden, solltest Du Dein Gewinde genau prüfen. Hier erfährst Du, wie Du Schritt für Schritt vorgehst:

• Gewindetypen unterscheiden: Metrische Gewinde (z. B. M14x1) und imperiale Gewinde (z. B. 1/2"x28 TPI) sind die häufigsten Standards. Achte auf Durchmesser, Steigung und Gewinderichtung.
• Werkzeuge nutzen: Mit einem Messschieber und einer Gewindeschablone kannst Du die Maße exakt bestimmen. Eine Messuhr hilft bei der Ausrichtungsprüfung.
• Reinigung nicht vergessen: Schmutz oder Rückstände können Messungen verfälschen. Reinige das Gewinde gründlich.
• Konzentrizität prüfen: Kontrolliere, ob der Schalldämpfer exakt sitzt, um Fehler zu vermeiden.
• Trockenfunktionstest durchführen: Teste die Montage ohne Munition, um sicherzustellen, dass alles korrekt passt.

Tipp: Bei Unsicherheiten oder Schäden lass das Gewinde von einem Büchsenmacher prüfen. Sicherheit geht vor.

Schalldämpfer - Einer für alle! Mit diesem genialen Adapter #nordjagd

Gewindetypen und Spezifikationen

Die Wahl des richtigen Gewindes ist entscheidend für die Sicherheit. Hier ist ein Überblick über die gängigen Gewindetypen und ihre Spezifikationen.

Beim Kauf eines Schalldämpfers oder Mündungsgeräts begegnen Dir zwei Hauptgewindesysteme: metrische (ISO) und imperiale (UNEF) Gewinde. Europäische Hersteller wie Blaser, Mauser oder Heckler & Koch verwenden meist metrische Gewinde, erkennbar am Präfix „M“ ^[3]. Amerikanische Waffen hingegen setzen auf imperiale Gewinde, die in Zoll angegeben werden – typisch für AR-Plattformen.

Der Unterschied liegt in der Messweise: Bei M15x1 gibt die erste Zahl den Außendurchmesser in Millimetern (15 mm) an, die zweite die Steigung (1 mm) ^[3]. Bei imperialen Gewinden wie 1/2"x28 steht die erste Zahl für den Durchmesser in Zoll (1/2 Zoll = 12,7 mm) und die zweite für die Anzahl der Gewindegänge pro Zoll (Threads Per Inch, TPI) ^[3].

Hier eine detaillierte Übersicht zu metrischen und imperialen Gewinden sowie eine Vergleichstabelle.

Metrische Gewinde

Gängige metrische Gewinde für Jagdwaffen sind M14x1, M15x1 und M18x1. Heckler & Koch nutzt beispielsweise häufig M15x1, selbst bei AR15-Plattformen wie dem MR223, wo international normalerweise 1/2"x28 Standard ist ^[6]. CZ-Modelle wie die CZ 527 oder CZ 557 verwenden je nach Kaliber M14x1 oder M15x1 ^[3]. Für größere Kaliber wie .300 Win Mag oder .338 Lapua kommen oft M18x1,5-Gewinde zum Einsatz, etwa bei Sako oder Accuracy International ^[3].

Gewinderichtung beachten: Die meisten Gewinde sind rechtsdrehend (im Uhrzeigersinn). Allerdings gibt es linksdrehende Varianten – oft bei Waffen aus dem ehemaligen Ostblock. Diese sind mit „L“ oder „LH“ gekennzeichnet. Standard-AK-47-Modelle und AKM-Klone (7,62×39) verwenden typischerweise M14x1L ^[6]. Die AK-74 und AK-100-Serie nutzen hingegen M24x1,5 ^[6]. Auch Glock-Pistolen haben linksdrehende Gewinde: M13,5x1L bei 9-mm-Modellen und M16x1L bei .45 ACP ^[3].

Imperiale Gewinde

Bei imperialen Gewinden dominieren 1/2"x28 TPI und 5/8"x24 TPI ^[3]. Das 1/2"x28-Gewinde (Außendurchmesser 12,7 mm) ist Standard für AR-15-Plattformen in .223 Rem/5,56 mm sowie für .22 LR und 9 mm ^[3]. Größere Kaliber wie .308 Win, 6,5 Creedmoor oder .300 Win Mag verwenden oft 5/8"x24 (Außendurchmesser 15,87 mm) – typisch für AR-10-Plattformen und Präzisionsgewehre ^[3].

Für .22 LR-Waffen wie die CZ 457 oder den Sako Quad kommt häufig 1/2"x20 zum Einsatz ^[6]. SIG Sauer-Waffen verfügen zusätzlich über einen speziellen „Sig Taper“ am Gewindeende, der manchmal Adapter für die Montage von Schalldämpfern erfordert ^[6].

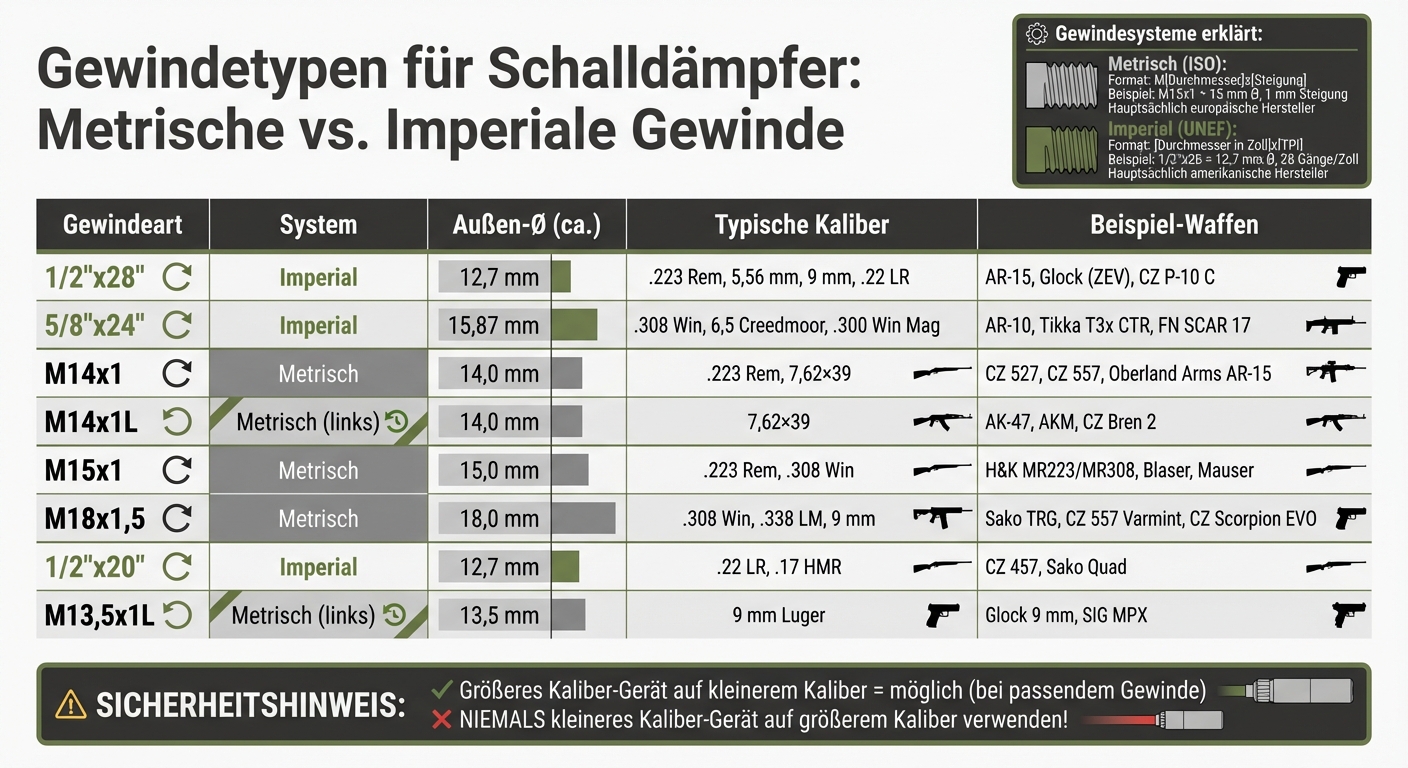

Vergleichstabelle der Gewindetypen

Wichtiger Sicherheitshinweis: Ein Mündungsgerät für größere Kaliber (z. B. .308) kann bei kleineren Kalibern (.223) verwendet werden, wenn die Gewinde passen. Niemals ein Gerät für kleinere Kaliber auf größeren Kalibern einsetzen – das Projektil könnte interne Teile treffen ^[3].

Im nächsten Abschnitt geht es um die benötigten Werkzeuge für Messung und Installation.

Benötigte Werkzeuge und Materialien

Um die Gewindekompatibilität genau zu prüfen, brauchst Du einige grundlegende Mess- und Reinigungswerkzeuge. Mit der richtigen Ausrüstung kannst Du den Gewindedurchmesser und die Steigung präzise bestimmen – das spart nicht nur Geld, sondern verhindert auch potenziell gefährliche Situationen beim Schießen. Hier findest Du eine Übersicht der benötigten Werkzeuge und Materialien.

Mess- und Montagewerkzeuge

Ein Messschieber, ob analog oder digital, ist unverzichtbar, um den Außendurchmesser des Laufgewindes zu messen ^[5][8]. Digitale Modelle, die zwischen metrischen und imperialen Einheiten umschalten können, kosten etwa 19,00–23,50 € ^[10]. Für noch präzisere Messungen empfiehlt sich eine Mikrometerschraube ^[5].

Ein weiteres zentrales Werkzeug ist die Gewindeschablone (Thread Pitch Gauge). Diese besteht aus Metallkämmen, mit denen die Gewindesteigung – entweder in Millimetern oder in Gewindegängen pro Zoll (TPI) – bestimmt wird ^[5][7]. Standard-Sets mit 52 Blättern decken sowohl metrische (0,4–7,0 mm Steigung) als auch imperiale Gewinde (4–42 TPI) ab. Sie sind bereits für 8,99 € bis 14,95 € erhältlich ^[7][9]. Hochwertige Varianten, z. B. von Mitutoyo, kosten etwa 50,00 € ^[9].
Tipp: Halte die Schablone senkrecht an das Gewinde und nutze eine Lichtquelle – dringt Licht durch, passt die Steigung nicht ^[10].

Zur Überprüfung der Konzentrizität, die sicherstellt, dass der Schalldämpfer gerade sitzt, benötigst Du eine Messuhr mit Stativ oder einen zylindrischen Prüfdorn ^[10].
Wichtig: Vor jeder Messung unbedingt das Magazin entfernen, die Kammer prüfen und – falls möglich – den Verschluss entnehmen ^[5].

Reinigungszubehör

Neben präzisen Messgeräten ist eine gründliche Reinigung der Gewinde entscheidend, um fehlerhafte Ergebnisse zu vermeiden. Schon kleinste Schmutzpartikel können Messungen verfälschen. Ein vermeintlich korrektes M12-Gewinde könnte durch Verschmutzungen nur 11,5 bis 11,6 mm messen ^[11][12]. Rückstände von Gewindesicherungsmitteln, Rost oder Pulver können zudem verhindern, dass die Gewindeschablone korrekt anliegt ^[11][12].

• Lose Ablagerungen entfernst Du am besten mit einer Draht- oder Nylonbürste.
• Fette und Öle lassen sich mit Entfettern oder Lösungsmitteln lösen.
• Hartnäckige Verschmutzungen kannst Du vorsichtig mit einem Handgewindebohrer beseitigen.

Nach der Reinigung sollte das Gewinde fusselfrei getrocknet werden. Erst nach dieser sorgfältigen Vorbereitung sind exakte Messungen möglich.

sbb-itb-1cfd233

So prüfst Du die Gewindekompatibilität

Wenn alle notwendigen Werkzeuge bereitliegen, kannst Du die Gewindekompatibilität in fünf klaren Schritten überprüfen.

Schritt 1: Gewinde reinigen und inspizieren

Zu Beginn entfernst Du das Magazin und überprüfst die Kammer sowie den Verschluss. Danach misst Du den Außendurchmesser des Gewindes sowohl am Anfang als auch am Ende ^[5]. Inspiziere die Gewinde gründlich, um sicherzustellen, dass keine Beschädigungen oder Ablagerungen die Passung beeinträchtigen. Sind die Durchmesser gleich, handelt es sich um ein paralleles Gewinde; weichen sie ab, liegt ein konisches Gewinde vor ^[10].

Hinweis: Einige Waffenmodelle, insbesondere aus dem Ostblock, verwenden Linksgewinde (gegen den Uhrzeigersinn), wie z. B. M14x1LH ^[3].

Schritt 2: Gewindemaße messen

Mit einem Messschieber oder einer Mikrometerschraube misst Du den Außendurchmesser über die Gewindespitzen. Beachte, dass der gemessene Wert leicht unter dem Nennmaß liegen kann. Um die Steigung zu bestimmen, halte eine Gewindeschablone gegen das Licht. Wenn Licht durchscheint, stimmt die Steigung nicht überein. Falls keine Schablone verfügbar ist, kannst Du den Messschieber auf ein Vielfaches der vermuteten Steigung einstellen (z. B. 6 mm für eine 1,5-mm-Steigung) und prüfen, ob dieser Abstand exakt über vier Gewindespitzen passt ^[10].

Schritt 3: Handprobe durchführen

Schraube das Mündungsgerät oder den Schalldämpfer vorsichtig von Hand auf das Gewinde. Es sollte sich gleichmäßig und ohne Widerstand drehen lassen. Wenn Du auf Widerstand stößt, der auf ein fehlerhaftes Gewinde hinweist, solltest Du sofort aufhören und die Gewinde von einem Büchsenmacher überprüfen lassen ^[1].

Schritt 4: Konzentrizität überprüfen

Mithilfe einer Messuhr oder eines zylindrischen Prüfdorns überprüfst Du, ob das Gewinde exakt mit der Seelenachse des Laufs fluchtet. Diese Ausrichtung ist entscheidend für präzise Schüsse und erhöht die Sicherheit ^[4].

Schritt 5: Trockenfunktionstest durchführen

Wenn die Ausrichtung korrekt ist, führst Du einen Trockenfunktionstest durch. Montiere das Mündungsgerät gemäß den Herstelleranweisungen und ziehe es mit dem angegebenen Drehmoment fest ^[1]. Teste den Verschluss mehrmals, um sicherzugehen, dass die Funktion nicht beeinträchtigt ist. Achte auch auf die korrekte Indexierung, also die exakte Ausrichtung zur Seelenachse. Besonders bei Kompensatoren und Schalldämpferhalterungen ist dies entscheidend. Nach den ersten Schüssen auf dem Schießstand solltest Du den festen Sitz erneut prüfen, da sich das Mündungsgerät durch den Einsatz setzen oder lockern kann ^[1].

Häufige Fehler und was Du dagegen tun kannst

Selbst erfahrene Schützen machen bei der Gewindeprüfung typische Fehler, die zu Schäden oder sogar Sicherheitsrisiken führen können. Ein Klassiker: Man verlässt sich blind auf vermeintliche Standardgewinde (z. B. 1/2x28 TPI), ohne diese vorher zu überprüfen. Auch wenn Standardgewinde häufig vorkommen, sollte man sich nie allein darauf verlassen. Gleiches gilt für die korrekte Ausrichtung des Gewindes – hier ist Sorgfalt gefragt.

Gewinderichtung: Rechts- vs. Linksgewinde

Rechtsgewinde werden durch Drehen im Uhrzeigersinn angezogen, Linksgewinde dagegen gegen den Uhrzeigersinn. Linksgewinde finden sich oft bei osteuropäischen Waffen wie AK-Varianten (z. B. M14x1 LH) oder bei europäischen Pistolen von Herstellern wie Glock, Sig Sauer oder Heckler & Koch. Beispiele hierfür sind Gewinde wie 13,5x1 LHM für 9 mm oder 16x1 LHM für .45 ACP. Wenn Du beim Aufschrauben starken Widerstand spürst, könnte dies an einer falschen Gewinderichtung liegen. Stoppe in diesem Fall sofort, um Beschädigungen zu vermeiden.

Gewindeadapter richtig verwenden

Wenn Lauf und Schalldämpfer unterschiedliche Gewinde haben, können Adapter helfen. Wichtig: Verwende ausschließlich Adapter desselben Herstellers^[1], um eine präzise Ausrichtung sicherzustellen. Günstige Adapter können die Konzentrizität beeinträchtigen und dadurch Sicherheitsrisiken hervorrufen. Außerdem müssen die Adapter für Dein Kaliber geeignet sein – ein .223-Adapter auf einem .308-Lauf kann gefährlich werden. Solltest Du dennoch Probleme beim Aufschrauben haben, zögere nicht, fachkundige Unterstützung einzuholen.

Wann Du zum Büchsenmacher solltest

"If anything feels off (cross-threading, excessive play, or misalignment), stop and have a qualified gunsmith inspect the parts." – Gorilla Machining^[1]

Wenn beim Testen Unregelmäßigkeiten auftreten – etwa ein ungleichmäßiges Aufschrauben von Hand, übermäßiges Spiel oder eine fehlerhafte Ausrichtung – ist es Zeit, einen Fachmann aufzusuchen. Ein Büchsenmacher kann beschädigte Gewinde durch Nachschneiden reparieren oder bei unbeschraubten Läufen neue Gewinde professionell anfertigen^[3]. Besonders wichtig: Bei Kreuzgewinden gilt es sofort aufzuhören – Gewaltanwendung führt nur zu teuren Reparaturen.

Fazit

Mit den oben beschriebenen Schritten stellst Du sicher, dass Dein Setup sicher und präzise funktioniert. Achte immer darauf, vor der Messung eine sichere Arbeitsumgebung zu schaffen. Reinige die Gewinde sorgfältig, miss die Abmessungen genau, teste die Passung ausschließlich manuell und führe einen Konzentrizitätstest mit einer kaliberspezifischen Prüfstange durch. Dieser Test gilt als der verlässlichste Weg, um gefährliche Baffle Strikes zu vermeiden ^[2].

Wichtig: Zwar sind etwa 90 % der UNEF-Gewinde entweder 1/2"x28 TPI oder 5/8"x24 TPI ^[3], doch solltest Du Dich niemals blind auf Standardmaße verlassen. Kontrolliere stets die Gewinderichtung und stelle sicher, dass das Kaliber kompatibel ist. Ein hochwertiger Gewindeschablonensatz kann hier eine große Hilfe sein ^[5].

Wenn Du noch Zubehör benötigst, bietet Gunfinder eine umfangreiche Auswahl an Marken wie A-TEC und B&T. Dank der praktischen Filterfunktionen und technischen Ratgeber im Gunfinder Magazin kannst Du gezielt nach passenden Produkten suchen ^[13].

Sollte etwas nicht passen – beispielsweise bei Kreuzgewinden oder fehlerhafter Ausrichtung – beende sofort die Arbeit und konsultiere einen Büchsenmacher. Gewaltanwendung führt nur zu teuren Schäden. Mit den richtigen Werkzeugen, etwas Geduld und dieser Anleitung kannst Du ein perfekt abgestimmtes Setup sicherstellen.

FAQs

Wie unterscheidest Du metrische und imperiale Gewinde?

Metrische Gewinde erkennst Du an der Vorsilbe „M“ (z. B. M14 × 1,5), während imperiale Gewinde keine solche Kennzeichnung aufweisen. Bei metrischen Gewinden wird die Steigung in Millimetern pro Gewindegang angegeben (z. B. 1,5 mm). Im Gegensatz dazu erfolgt die Angabe bei imperialen Gewinden in Threads per Inch (TPI). Ein weiteres Unterscheidungsmerkmal ist der Außendurchmesser: Dieser wird bei metrischen Gewinden in Millimetern, bei imperialen in Zoll gemessen.

Für eine präzise Bestimmung kannst Du ein Gewindemaßgerät verwenden. Solche Werkzeuge verfügen über Skalen für sowohl metrische als auch imperiale Maße. Sobald Du die Gewindeart identifiziert hast, findest Du bei Gunfinder die passenden Schalldämpfer und Mündungsgeräte, die optimal zu Deinem Setup passen.

Welche Werkzeuge brauchst Du, um die Gewindekompatibilität zu prüfen?

Um sicherzugehen, dass Dein Schalldämpfer und Dein Mündungsgerät perfekt zueinander passen, ist ein Gewindesteigungs-Messgerät unverzichtbar. Mit diesem Werkzeug kannst Du die Gewindesteigung genau ermitteln und sicherstellen, dass alles kompatibel ist.

Ein typisches Gewindesteigungs-Messgerät verfügt über Blätter für metrische (z. B. 0,4–7,0 mm) und zollbasierte (z. B. 4–42 TPI) Gewinde. Damit kannst Du schnell überprüfen, ob die Gewinde zusammenpassen – so stellst Du sicher, dass Dein Zubehör reibungslos funktioniert.

Wann ist es sinnvoll, einen Büchsenmacher zur Überprüfung des Gewindes hinzuzuziehen?

Wenn Du keine passenden Prüfwerkzeuge wie Gewindelehren, Messschieber oder optische Geräte zur Verfügung hast, ist es eine gute Idee, einen Büchsenmacher hinzuzuziehen. Besonders dann, wenn das Gewinde nicht sauber passt oder sich nur schwer drehen lässt, kann ein Fachmann mit präzisen Messmethoden die Ursache feststellen und das Problem beheben.

Eine fachmännische Überprüfung ist entscheidend, um sicherzustellen, dass Dein Schalldämpfer und das Mündungsgerät optimal zusammenarbeiten. So vermeidest Du mögliche Schäden. Ein Büchsenmacher bringt nicht nur das notwendige Wissen mit, sondern hat auch die richtigen Werkzeuge, um die Gewindekompatibilität zuverlässig zu prüfen.
