Black-Raptor-Referenzberatung · ZCO 400-0398
Die Libelle ist erst dann ein Präzisionsinstrument, wenn ihre Nulllage zur Optik stimmt.
400-0398 ist das schwarze ZCO Slim-Line-Ringoberteil mit integrierter, ausklappbarer Libelle. Es ersetzt ein vorhandenes Ringoberteil im passenden Slim-Line-System; es ist weder eine komplette Montage noch eine universelle Rohrlibelle. Die Anzeige lässt sich von der serienmäßigen rechten auf die linke Seite umsetzen.
Der eigentliche Wert liegt nicht im grünen Bläschen, sondern in einer wiederholbaren Referenz gegen Verkanten. Dafür müssen vier Ebenen zusammenpassen: Waffe, Montage, Absehen und Libelle. Genau diese Kette erklärt Black Raptor hier vollständig.


400-0398 Herstellernummer


Slim Line bestätigtes System


klappbar Libellenarm


rechts / links umsetzbar


schwarz Ausführung

Die richtige Wahl, wenn …
du bereits eine passende ZCO Slim-Line-Montage nutzt und die Verkantskontrolle direkt am Ringoberteil, nah an der Visierlinie und ohne zusätzlichen Rohrklemmring ablesen möchtest. Besonders stark ist die Lösung, wenn du die Sichtseite an Anschlag, Auge und Aufbau anpassen willst.


Nicht die richtige Wahl, wenn …
du eine RM-Montage, eine komplette Brückenmontage oder eine universelle Libelle suchst. Auch eine falsche Absehen-Ausrichtung wird durch 400-0398 nicht automatisch korrigiert: Die Libelle zeigt nur die Referenz, auf die sie beim Einrichten gesetzt wurde.

Black-Raptor-Kaufurteil

Klein im Bauteil – groß in der Wirkungskette
400-0398 ist eine sehr saubere Lösung für Schützen, die Verkanten systemnah kontrollieren wollen. Das Ringoberteil sitzt dort, wo die Information gebraucht wird, lässt sich einklappen und kann für die bevorzugte Blickseite umgesetzt werden. Seine Grenze ist ebenso klar: Es gehört zur Slim-Line-Serie, ausdrücklich nicht zur RM-Serie. Wer diese Systemzuordnung bestätigt und die Libelle sauber gegen die vertikale Absehen-Referenz kalibriert, bekommt eine schnelle, wiederholbare Kontrollanzeige statt eines weiteren losen Anbauteils.

Was du tatsächlich kaufst
Reimer Johannsen nennt den Artikel ZCO4000398 / 400-0398 als Slim-Line-Ringoberteil mit Libelle. Die exakte Produktseite von GermanGunWorks präzisiert die Ausführung: schwarzes Aluminium, integrierte ausklappbare Libelle, serienmäßig rechts und durch Lösen der vorgesehenen Torxschraube auf die linke Seite umsetzbar. Gleichzeitig wird die Systemgrenze ausdrücklich genannt: Slim Line, nicht RM .
Die ZCO-Herstellerseite ordnet die Funktion in die Slim-Line-Familie ein. ZCO beschreibt diese als niedrige, leichte und robuste Brückenmontage und nennt die aufsetzbare Klapplibelle als Zubehörkonzept. Diese Familienmerkmale helfen bei der Einordnung; das Angebot 400-0398 bleibt aber das einzelne Ringoberteil.

Die belastbare Faktenebene


Artikel: ZCO4000398 / Hersteller-Nr. 400-0398.

Bauteil: Ringoberteil beziehungsweise Montagedeckel mit integrierter Libelle.

System: ZCO Slim Line; ausdrücklich nicht für die RM-Serie.

Bedienung: ausklappbare Libelle, ab Werk rechts, auf links umsetzbar.

Ausführung: Aluminium, schwarz.

Nicht als enthalten zugesichert: komplette Montage, Zielfernrohr, Picatinny-Schiene, Zusatzvisier, Werkzeug oder weitere sichtbare Kontextteile.

Warum Verkanten überhaupt relevant ist
Beim Verkanten dreht das komplette Visier- und Waffensystem um die Schussachse. Das Absehen kann im Bild weiterhin „gerade“ wirken, obwohl seine vertikale Korrekturrichtung nicht mehr exakt zur Schwerkraft steht. Je weiter die Entfernung und je größer die eingestellte Höhenkorrektur, desto deutlicher kann sich dieser Winkelfehler seitlich bemerkbar machen.
Die Libelle verhindert den Fehler nicht mechanisch. Sie macht ihn sichtbar. Das ist ein entscheidender Unterschied: Eine perfekt mittige Blase kann trotzdem eine falsche Referenz anzeigen, wenn Absehen und Libelle bei der Montage nicht auf denselben vertikalen Bezug eingerichtet wurden.

Ausbilder-Tipp: erst die Referenz aufbauen, dann trainieren
Kalibriere nicht „nach Gefühl“ und nicht nach einer zufällig waagerechten Tischkante. Richte Waffe beziehungsweise Montage stabil aus, bringe das Absehen an eine belastbare Vertikalreferenz und setze die Libelle erst danach auf dieselbe Nulllage. Im Training wird anschließend immer derselbe Ablauf geübt: Position aufbauen, natürliche Zielpunktlage finden, Libelle kontrollieren, dann erst auslösen.

Die Vier-Ebenen-Kette der Verkantsicherheit


1 · Waffe
Die Schiene beziehungsweise Montagebasis bildet die mechanische Ausgangsebene. Sie muss fest, sauber und reproduzierbar sitzen.


2 · Montage
Die Slim-Line-Montage verbindet Basis und Zielfernrohr. 400-0398 ersetzt nur das passende Oberteil, nicht die Basisgeometrie.


3 · Absehen
Die vertikale Absehenachse muss auf die gewählte Schwerkraftreferenz ausgerichtet werden. Das ist der ballistisch relevante Bezug.


4 · Libelle
Die Blase wird auf genau diesen eingerichteten Zustand referenziert. Erst dann meldet sie reproduzierbar Abweichungen.



Der häufigste Denkfehler
„Blase mittig“ wird mit „Absehen sicher vertikal“ gleichgesetzt. Richtig ist: Die Blase bestätigt nur die zuvor eingerichtete Relation. Wurde diese Relation falsch aufgebaut, wiederholt die Libelle den Fehler sehr zuverlässig.

Rechts oder links? Die ergonomische Entscheidung
Die Libelle ist serienmäßig rechts angeordnet und kann laut exakter Produktbeschreibung auf die linke Seite umgesetzt werden. Entscheidend ist nicht Links- oder Rechtshändigkeit allein, sondern der reale Blickweg im Anschlag. Die Anzeige soll kontrollierbar sein, ohne Kopfposition, Augenabstand oder vollständiges Sehfeld aufzugeben.


Präzisionsanschlag
Wähle die Seite, auf der du die Blase mit minimaler Blickbewegung wahrnimmst, während Wangenauflage und Sehfeld stabil bleiben.


Jagdlicher Aufbau
Prüfe sitzend, liegend und aus einer Auflage. Eine Seite kann am Schießstand funktionieren und an Kanzel oder Pirschstock verdeckt sein.


Zubehörkonflikte
Beachte Verschluss, Vergrößerungshebel, Schutzkappen und weitere Anbauteile. Die Libelle muss vollständig klappen und sichtbar bleiben.

Montage- und Kalibrierablauf

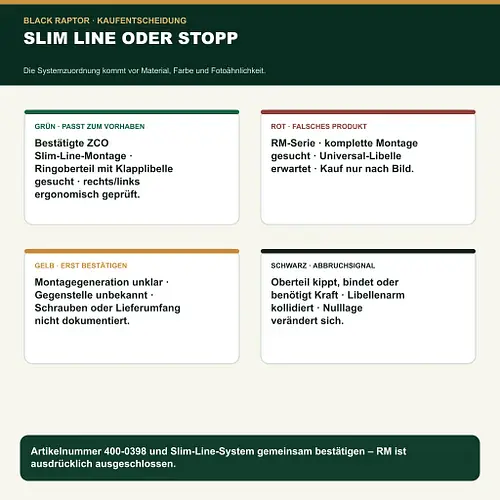

Systemidentität prüfen
Montage eindeutig als ZCO Slim Line identifizieren. Bei RM oder ungeklärter Generation nicht montieren.


Waffe sichern
Waffe entladen, Arbeitsbereich kontrollieren und bisherigen Aufbau sowie Treffpunktlage dokumentieren.


Trocken anhalten
Ringoberteil ohne Zwang anlegen. Kontaktflächen, Schraubenpositionen und vollständigen Sitz prüfen.


Sichtseite wählen
Libelle rechts und links im eigenen Anschlag beurteilen; Klappweg und umliegenden Bauraum kontrollieren.


Absehen vertikal setzen
Zielfernrohr gegen eine belastbare Vertikalreferenz ausrichten. Das Gehäusebild allein ist keine Kalibrierung.


Libelle referenzieren
Blase auf denselben eingerichteten Zustand beziehen. Eine separate Kontrolle verhindert Kreisfehler.


Nach ZCO-Vorgabe befestigen
Ausschließlich aktuelle, zur konkreten Montage gehörende Schrauben- und Drehmomentvorgaben verwenden; hier wird bewusst kein Universalwert erfunden.


Funktion und Nullung prüfen
Klappweg, Ablesbarkeit, Spannungsfreiheit und Bedienraum prüfen; danach Treffpunktlage kontrollieren und dokumentieren.

Fehlerdiagnose: Was das Symptom wirklich bedeutet


Symptom
Wahrscheinliche Prüfrichtung
Richtige Reaktion



Blase mittig, Absehen wirkt nicht vertikal
Libelle und Absehen wurden nicht auf dieselbe Referenz gesetzt.
Komplette Kalibrierkette neu aufbauen; nicht nur die Blase verschieben.


Libelle ist im Anschlag kaum sichtbar
Bedienseite oder Kopfposition ist ungünstig.
Seitenposition prüfen; nicht den Anschlag zur Anzeige verbiegen.


Oberteil sitzt nicht spannungsfrei
Falsches System, verschmutzte Kontaktfläche oder unpassende Gegenstelle.
Stoppen, Identität und Schnittstelle prüfen; niemals mit mehr Kraft „passend“ machen.


Anzeige verändert sich nach Transport
Sitz, Schraubverbindung oder Referenz könnte verändert sein.
Mechanik und Nulllage vor dem nächsten Präzisionseinsatz kontrollieren.


Libelle kollidiert beim Klappen
Seite oder umliegender Bauraum wurde nicht real geprüft.
Bedienseite und Zubehörposition korrigieren; vollständigen Klappweg erneut testen.

400-0398 gegen die Alternativen


Dieses Ringoberteil
Systemnah, klappbar, rechts/links umsetzbar und ohne zusätzlichen Klemmring am Zielfernrohr. Die beste Wahl bei bestätigter Slim-Line-Zuordnung.


Separate Rohrlibelle
Kann flexibler sein, benötigt aber eine eigene, korrekt dimensionierte und platzierte Rohrschnittstelle. Das ist eine andere Produktklasse.


Komplette Montage
Richtig, wenn nicht nur die Verkantsanzeige, sondern Höhe, Vorneigung oder die gesamte Montagearchitektur geändert werden soll.

Passende Systemwege bei Black Raptor


400-0398 · dieser Artikel
Ringoberteil mit Klapplibelle für das bestätigte Slim-Line-System.


400-0397 · Slim Line schwarz
komplette Slim-Line-Montage ansehen . Alternative, wenn die gesamte Montage benötigt wird.


400-0479 · Slim Line FDE
FDE-Slim-Line ansehen . Eigene Ausführung, keine Farbalternative dieses Oberteils.


400-0554 · separate Wasserwaage
separate ZCO-Wasserwaage ansehen . Andere Schnittstelle; Passung eigenständig prüfen.


400-0693 · kurzer Aufsatz
kurzen Picatinny-Aufsatz ansehen . Nur nach bestätigter Schnittstellenfreigabe kombinieren.


400-0694 · langer Aufsatz
langen Picatinny-Aufsatz ansehen . Bedarf und Freigabe separat klären.

Technische Daten


Hersteller
Zero Compromise Optic


Herstellernummer
400-0398


Black-Raptor-/Großhändler-Zuordnung
ZCO4000398


Produktart
Ringoberteil / Montagedeckel mit integrierter Libelle


Systemzuordnung
ZCO Slim Line


Ausschluss
laut exakter Produktbeschreibung nicht für die RM-Serie


Libelle
ausklappbar


Bedienseite
serienmäßig rechts; auf links umsetzbar


Material
Aluminium


Farbe
Schwarz


Drehmoment / Schraubenfolge
nur nach aktueller ZCO-Vorgabe der konkreten Montage


Lieferumfang
Artikel 400-0398 gemäß Angebot; komplette Montage, Optik und zusätzliches Zubehör nicht zugesichert

FAQ
Ist 400-0398 eine komplette ZCO-Montage? Nein. Es handelt sich um ein Ringoberteil beziehungsweise einen Montagedeckel mit integrierter Libelle. Für welches System ist das Teil vorgesehen? Für die ZCO Slim-Line-Serie. Die exakte Produktbeschreibung schließt die RM-Serie ausdrücklich aus. Ist die Libelle klappbar? Ja. Sie kann für Transport oder wenn sie nicht benötigt wird eingeklappt werden. Kann die Libelle links montiert werden? Ja. Sie sitzt serienmäßig rechts und kann laut Produktbeschreibung durch Lösen der vorgesehenen Torxschraube auf die linke Seite umgesetzt werden. Welche Seite ist besser? Die Seite, auf der du die Blase im natürlichen Anschlag mit minimaler Blickbewegung erkennst, ohne Sehfeld oder Wangenauflage aufzugeben. Passt das Oberteil auch an die ZCO RM-Serie? Nein. GermanGunWorks weist bei 400-0398 ausdrücklich darauf hin, dass es nicht für die RM-Serie vorgesehen ist. Ist eine Picatinny-Schiene enthalten? Eine Schiene wird im exakten Artikelangebot nicht als Lieferumfang zugesichert. Auf Kontextbildern sichtbare Aufsätze sind kein Packungsnachweis. Kann eine mittige Blase eine falsche Ausrichtung anzeigen? Ja. Wenn die Libelle nicht auf dieselbe Vertikalreferenz wie das Absehen kalibriert wurde, kann sie einen falsch eingerichteten Zustand reproduzierbar als „mittig“ anzeigen. Warum wirkt sich Verkanten auf weite Schüsse stärker aus? Mit größerer Entfernung und mehr Höhenkorrektur wird eine verdrehte Korrekturebene relevanter. Die Libelle hilft, den reproduzierbaren Anschlag gegen diesen Fehler zu kontrollieren. Ersetzt die Libelle ein sorgfältiges Ausrichten des Absehens? Nein. Sie ergänzt die Ausrichtung. Erst das korrekt vertikale Absehen schafft die Referenz, die die Libelle später kontrolliert. Welches Drehmoment gilt? Nur der aktuelle Wert der konkreten ZCO-Slim-Line-Montage und Schraubverbindung. Ein pauschaler Universalwert wäre unseriös. Kann ich das Oberteil selbst montieren? Nur wenn Systemidentität, Werkzeug, Ausrichtung und aktuelle ZCO-Vorgaben sicher beherrscht werden. Bei Unsicherheit sollte ein Fachbetrieb montieren und die Treffpunktlage prüfen. Muss nach dem Umbau neu eingeschossen werden? Nach einem Eingriff in die Zielfernrohrklemmung sollte die Treffpunktlage fachgerecht kontrolliert und dokumentiert werden. Ist das Teil aus Aluminium? Ja. Die exakte GermanGunWorks-Produktseite nennt Aluminium und die Farbe Schwarz. Ist 400-0398 eine universelle 36-mm-Libelle? Nein. Die Kaufentscheidung erfolgt über die bestätigte Slim-Line-Systemzuordnung, nicht allein über einen vermuteten Rohrdurchmesser. Was prüfe ich bei einer gebrauchten Montage? Modell- und Artikelidentität, Zustand der Kontaktflächen und Schrauben, spannungsfreien Sitz sowie die aktuelle Freigabe für 400-0398. Was ist der wichtigste Funktionstest? Die Blase muss im echten Anschlag gut sichtbar sein, der Arm vollständig klappen und die Anzeige muss dieselbe Nulllage wie das vertikal ausgerichtete Absehen repräsentieren. Welche Angaben braucht Black Raptor für eine sichere Beratung? Fotos und Artikelbezeichnung der vorhandenen Montage, sichtbare Kennzeichnungen, bevorzugte Bedienseite und alle Anbauteile im Bereich des Ringoberteils.
