16-mm-Prisma · 34-mm-Mittelrohr · H 14 / 19 / 27
Recknagel AKM 16 mm für 34-mm-Zielfernrohre: passend wählen statt Ringmaß vermuten

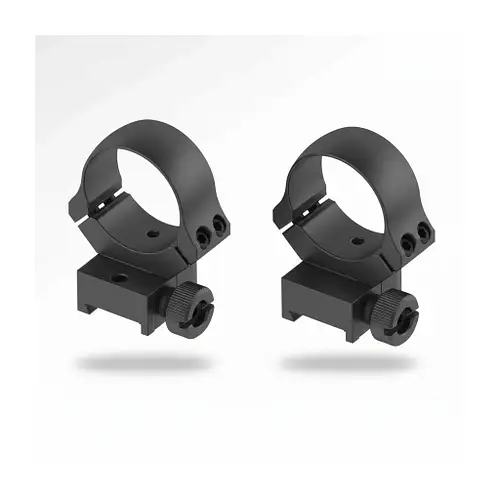

Diese zweiteilige Recknagel Aufkippmontage verbindet ein Zielfernrohr mit bestätigtem 34-mm-Mittelrohr direkt mit einem passenden 16-mm-Prisma. Der aktuelle Herstellerkatalog führt drei Bauhöhen: 14, 19 und 27 mm. Die jeweils 15 mm breiten Ringe bestehen aus Aluminium, die Montagefüße aus Stahl.

34-mm-Zielfernrohre sind eine eigene Schnittstelle – nicht einfach eine „größere 30-mm-Variante“. Entscheidend ist der tatsächliche Außendurchmesser des geraden Mittelrohrs. Auf der Waffenseite müssen Breite und Geometrie des Prismas stimmen. Erst wenn diese beiden Maße eindeutig sind, entscheidet die Bauhöhe über Freiraum, Bedienbarkeit und einen natürlichen Anschlag.

Der sichere Vier-Punkte-Check vor dem Kauf



1. Mittelrohr bestätigen: Prüfe im Datenblatt des Zielfernrohrs ausdrücklich „Mittelrohrdurchmesser 34 mm“. Objektivdurchmesser, Außendurchmesser des Objektivgehäuses und Ringmaß sind drei verschiedene Angaben.

2. Prisma identifizieren: Diese Familie ist für ein 16-mm-Prisma katalogisiert. 11 mm, 14,5 mm, 16,5 mm, 17 mm, 19,5 mm, Picatinny und Weaver dürfen nicht allein wegen ähnlicher Optik gleichgesetzt werden.

3. Ringzonen kontrollieren: Auf dem geraden Mittelrohr müssen zwei geeignete Klemmzonen vorhanden sein. Jede Ringhälfte beansprucht 15 mm Breite; Türme, Verjüngungen und Bedienelemente müssen außerhalb liegen.

4. Höhe im kompletten System wählen: Berücksichtige nicht nur das Objektiv, sondern auch Schutzkappen, Lauf- und Systemkontur, Verschlussbewegung, Turmbedienung, Augenabstand und Wangenauflage.

Für welche Systeme ist diese 34-mm-AKM gedacht?
Recknagel nennt im aktuellen Katalog CZ 527 sowie Tikka 55, 65, 558, 658 und T3 als Anwendungsbeispiele der 16-mm-Familie. Das ist eine belastbare Orientierung, aber keine pauschale Freigabe für jede Modellgeneration oder jede ähnlich bezeichnete Schiene. Vor der Bestellung müssen das reale Prisma, vorhandene Nuten oder Anschläge und die nutzbare Klemmstrecke an der konkreten Waffe geprüft werden.

Unsere Einschätzung aus Anwender- und Ausbildersicht
Die Stärke dieser AKM liegt in der direkten, zweiteiligen Verbindung ohne zusätzliche Basis. Das funktioniert nur dann wirklich gut, wenn 34-mm-Mittelrohr, 16-mm-Prisma, freie Ringzonen und Bauhöhe gemeinsam passen. Wer nur nach Waffenmodell oder Objektivgröße auswählt, übersieht genau die Maße, die später über einen spannungsfreien Aufbau und einen reproduzierbaren Anschlag entscheiden.

Passt gut, wenn: Zielfernrohr und Waffe eindeutig mit 34-mm-Mittelrohr und passendem 16-mm-Prisma spezifiziert sind, die beiden Ringzonen frei liegen und eine der drei Höhen einen vollständigen, ergonomischen Aufbau ermöglicht.
Nicht ideal, wenn: Dein Zielfernrohr 30 mm oder 1 Zoll Mittelrohr besitzt, eine Optik-Innenschiene verwendet oder die Waffe mit Picatinny, Weaver, 11-mm- oder 19,5-mm-Prisma ausgestattet ist. Improvisierte Reduzierhülsen sind nicht Teil dieses Produkts.

H 14, H 19 oder H 27?


H 14: niedrigste aktuelle 34-mm-Ausführung dieser Familie. Sie kommt zuerst in Betracht, wenn Objektiv, Kappe, Lauf, System und Bedienelemente mit Reserve frei bleiben.

H 19: mittlere Bauhöhe. Sie schafft gegenüber H 14 fünf Millimeter zusätzlichen Hersteller-H-Wert und ist sinnvoll, wenn die niedrige Variante mechanisch oder ergonomisch zu knapp wird.

H 27: höchste aktuelle Ausführung. Sie sollte gezielt gewählt werden, wenn der Aufbau den zusätzlichen Abstand benötigt; überflüssige Höhe kann die Wangenauflage und den reproduzierbaren Einblick erschweren.

Der aktuelle Recknagel-Katalog nennt die H-Werte, veröffentlicht für diese Familie aber keine vollständige Maßzeichnung mit eindeutig beschriebenem Bezugspunkt. Eine seriöse Freiraumberechnung nur aus Objektiv- und Ringdurchmesser ist deshalb ohne zusätzliche Systemmaße nicht möglich.

Praxis-Tipp: Lege zuerst Rohrdurchmesser, Waffenprisma und zulässige Ringzonen fest. Ermittle dann die niedrigste Bauhöhe, bei der auch Objektivdeckel, Verschluss und Türme frei bedienbar bleiben. Prüfe zum Schluss im Anschlag, ob Augenabstand und Wangenauflage ohne Ausweichbewegung stimmen.

Konstruktion, Bedienung und Grenzen
Recknagel kombiniert bei dieser Ausführung 15 mm breite Aluminiumringe mit Montagefüßen aus Stahl. Die Schienenklemmung erfolgt über eine geschlitzte Rändelschraube, die laut Hersteller auch mit einer Münze bedient werden kann. Im Katalog wird die Familie als „ohne Support“ bezeichnet. Daraus folgt weder eine bestätigte Schnellspannfunktion noch eine zugesicherte Wiederkehrgenauigkeit nach dem Abnehmen.

Wichtiger Montagehinweis: Die vorliegenden Herstellerunterlagen nennen für diese genaue 34-mm-Ausführung keine modellspezifischen Drehmomente. Werte anderer Ring- oder Schienensysteme dürfen nicht übertragen werden. Nutze die aktuellen Vorgaben von Recknagel sowie von Waffen- und Optikhersteller oder lasse die Montage fachgerecht ausführen. Nach Änderungen am Aufbau ist eine angemessene Funktions- und Treffpunktkontrolle erforderlich.

34 mm sauber von anderen Schnittstellen trennen

Das Ringmaß beschreibt nur die Optikseite; die Waffenbasis bleibt eine eigene Entscheidung. Für ein 11-mm-Prisma führt die Recknagel AKM 11 mm in die passende Produktfamilie. Ist bereits eine Picatinny-/Weaver-Basis vorhanden, ist etwa die Recknagel Weaver-AKM für Picatinny/Weaver eine andere technische Lösung. Der Ratgeber zu AKM und Weaver-AKM hilft bei der Schnittstellenwahl. Weitere Systeme findest Du bei Montagen & Zubehör ; für einen möglichen Basiswechsel erklärt die Kaufberatung zu Recknagel Picatinny-Schienen die wichtigsten Unterschiede.

Technische Praxisdaten


Produkttyp: zweiteilige Aufkippmontage als Ringpaar

Ringdurchmesser: 34 mm für das gerade Mittelrohr des Zielfernrohrs

Waffenschnittstelle: 16-mm-Prisma

Herstellerbeispiele: CZ 527 sowie Tikka 55, 65, 558, 658 und T3; reale Prismengeometrie immer prüfen

Aktuell bestätigte Bauhöhen: 14 mm, 19 mm oder 27 mm

Ringbreite: 15 mm

Material: Aluminiumringe auf Montagefüßen aus Stahl

Schienenklemmung: geschlitzte Rändelschraube, laut Hersteller auch mit einer Münze bedienbar

Hersteller-Ausführung: ohne Support

Bestätigter Lieferumfang

Recknagel Aufkippmontage als Ringpaar für 34-mm-Mittelrohr und 16-mm-Prisma in der gewählten Bauhöhe

Nach der Montage von Recknagel AKM 16 mm, 34 mm hilft der Ratgeber zur Treffpunktkontrolle , Änderungen am Optikaufbau systematisch und sicherheitsbewusst zu prüfen.

Häufige Fragen
Für welche Waffen nennt Recknagel diese 16-mm-Montage? Der aktuelle Herstellerkatalog nennt CZ 527 sowie Tikka 55, 65, 558, 658 und T3. Vor dem Kauf muss trotzdem geprüft werden, ob die konkrete Waffe tatsächlich das passende 16-mm-Prisma und eine geeignete Klemmstrecke besitzt.
Sind 34 mm der Objektivdurchmesser? Nein. 34 mm bezeichnen hier den Außendurchmesser des geraden Mittelrohrs, das von den Ringen geklemmt wird. Die Objektivangabe ist davon unabhängig und beeinflusst unter anderem die notwendige Bauhöhe.
Kann ich ein 30-mm-Zielfernrohr in den 34-mm-Ringen montieren? Nicht direkt. Die Ringe müssen zum tatsächlichen Mittelrohrdurchmesser passen. Für diese Produktanlage ist keine von Recknagel bestätigte Reduzierlösung Bestandteil des Lieferumfangs; provisorische Einlagen sind keine fachgerechte Lösung.
Passt die Montage auch auf 16,5- oder 17-mm-Prismen? Das ist für diese Ausführung im aktuellen Recknagel-Katalog nicht bestätigt. Abweichende Händlerangaben werden deshalb nicht als allgemeine Freigabe übernommen. Maß und Flankengeometrie der Schiene müssen ausdrücklich geklärt werden.
Wie wähle ich zwischen 14, 19 und 27 mm Höhe? Wähle die niedrigste Höhe, bei der Objektiv und Schutzkappe, Lauf und System, Verschluss, Türme und weitere Bedienelemente frei bleiben und Augenabstand sowie Wangenauflage im Anschlag stimmen.
Ist diese AKM mit Picatinny oder Weaver kompatibel? Nein. Sie ist für die direkte Klemmung auf einem passenden 16-mm-Prisma vorgesehen. Picatinny und Weaver benötigen dafür konstruierte Ringe oder Montagen.
Was bedeutet „ohne Support“? Das ist die Herstellerbezeichnung dieser Ausführung innerhalb des Recknagel-Montageprogramms. Sie bedeutet nicht automatisch, dass ein übliches Zubehörteil aus der Packung fehlt.
Welche Drehmomente gelten und ist die Montage wiederholgenau? Die vorliegenden Herstellerunterlagen nennen für diese Familie weder modellspezifische Drehmomente noch zugesicherte Wiederkehrwerte. Deshalb werden keine Werte anderer Systeme übertragen und keine Wiederkehrgenauigkeit versprochen.
