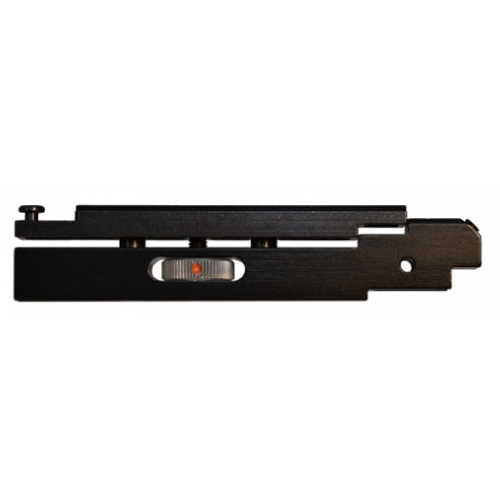

Diopterträger W57 Sport extra

Auf den Diopterträger Sport extra können alle handelsüblichen, schussfesten Diopter montiert werden.

Besonders gut geeignet sind die vielfach verstellbaren Diopter Flex, welche es in verschiedenen Farben gibt.

Visierlinienhöhe verstellen
Beide seitlichen M6 Schrauben lösen mit SW 3 Schlüssel.

Oberen Schienenteil nach Wunsch stufenlos verstellen über die randrierte Mutter (Skala mit 1mm Abständen auf Bolzen)

Schrauben wieder satt anziehen. (nach einigen Schüssen auf festen Sitz kontrollieren)

Stufenlose Verstellung der Visierlinienhöhe bis 8mm unter das Standardmass. Der Kornträger muss jeweils um den gleichen Wert verstellt werden.

Montageanleitung für den Diopterträger
Sicherungsring und Visierdrücker mit Feder des Lochvisiers entfernen.

4mm Schwerspannstift herausschlagen und das Lochvisier mit den Kleinteilen entfernen.

Diopterträger W 57 Sport über die nun vorstehende Diopterbasis stülpen.

Mitgelieferten 4mm Stift durch das Querloch des Diopterträgers und der Aufnahme auf dem Verschlussgehäuse schieben.

Wenn Ihre Waffe
nicht über eine vorbereitete Zielfernrohrmontage verfügt (Abbildung 1), ziehen Sie die Schraube, welche im 45 Grad Winkel montiert ist, satt an.

über eine vorbereitete Zielfernrohrmontage verfügt (Abbildung 2), entfernen Sie die Schraube mit 45 Grad Winkel. Nehmen Sie die mitgelieferte 10mm lange Schraube und ziehen diese im senkrechten Gewindeloch satt an.

Diopterhöhe über Rändelmutter bis – 8mm stufenlos einstellbar. Mit Flimmerbandhalter. Für schussfeste Diopter mit 11mm Prisma.
