Eemann Tech Aluminium Rotpunktvisierhalterung für Bomar Cut 1911/2011, Typ: V1

Montura de punto rojo de aluminio Eemann Tech para diapositivas con corte Bomar 1911/2011

Diseñada para brindar precisión y confiabilidad, la montura de punto rojo Eemann Tech ofrece una solución de montaje sólida y liviana para ópticas de punto rojo en pistolas 1911/2011 con diapositivas con corte Bomar. Construido con robusto aluminio 7075 T6 y con un peso de solo 15 g, mantiene una alineación perfecta en condiciones de disparo exigentes. Elija entre los kits tipo V1 y V2, cada uno de los cuales incluye todos los tornillos, llaves hexagonales y pasadores de localización necesarios para una amplia gama de modelos de punto rojo.

Especificación:

Material: aleación de aluminio 7075 T6

Peso: 15 g

Color: negro

Compatible con: diapositivas Bomar-cut 1911/2011

Instalación opcional Herramienta: ET-130010 (se vende por separado)

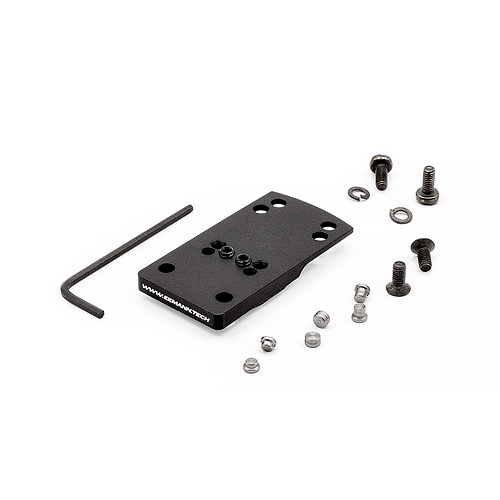

Tipo V1 – ET-111901 Incluye:

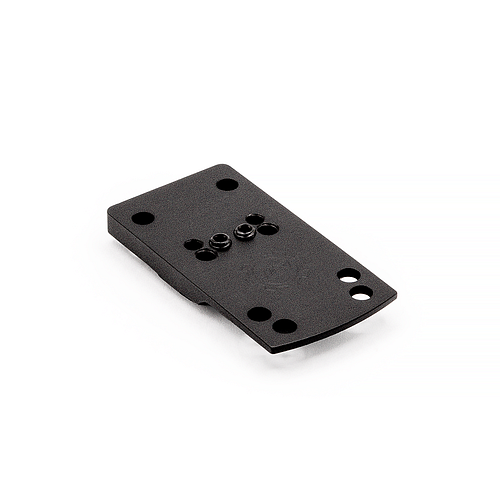

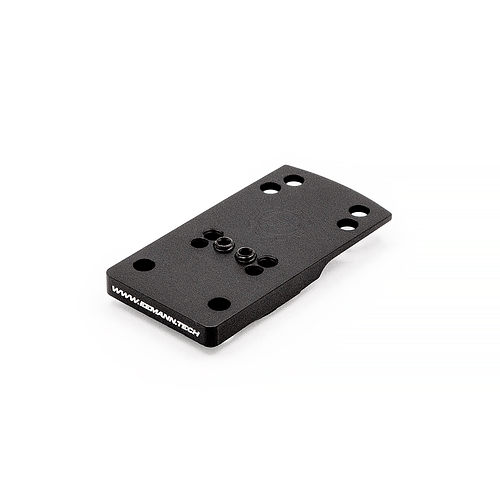

Montaje de punto rojo – V1 (1 pieza)

Tornillos de fijación con cabeza hueca hexagonal – ET-131008 (2 piezas)

Llave hexagonal de 2 mm en forma de L – ET-030013 (1 pc.)

Pasadores de localización:

V1C – ET-130881 (2 piezas)

V1A – ET-130882 (2 piezas)

V1E – ET-130883 (2 piezas)

Tornillos y tornillos de repuesto Arandelas de seguridad:

Para Vortex Venom – ET-130888 (2 uds.)

Tornillos T15 para Vector Optics – ET-130891 (2 uds.)

Compatible con (V1):

Vortex Venom & Viper

Burris FastFire

SIG Romeo 1

Vector Optics SCRD-35/40 & Huellas TEK

Docter® Sight II Plus

Miras con escudo SMS/RMS

Tipo V2 – ET-111902 Incluye:

Montura de punto rojo – V2 (1 ud.)

Pasadores localizadores:

V2B – ET-130884 (2 uds.)

V2D – ET-130885 (2 uds.)

V2F – ET-130886 (2 uds.)

Llaves hexagonales:

En forma de L de 1,5 mm – ET-030012 (1 ud.)

En forma de L de 3 mm – ET-030015 (1 pc.)

Tornillos de bloqueo deslizante hexagonales – ET-130887 (2 piezas)

Tornillos de repuesto:

M4×10 – ET-130890 (2 piezas)

M4×12 – ET-130892 (2 piezas)

Tornillos T15 para Holosun – ET-130891 (2 uds.)

Compatible con (V2):

C-More RTS2/STS2/RTS3

Benthley TSX6 & Huellas MOJ

Vortex Razor

SIG Sauer Romeo 3

Trijicon RMR

Kahles Helia RD 20018/20019

Holosun HS507C/HS507Comp/HE508T/HS407C

Vector Optics SCRD-36/37/59

Instrucciones de instalación

Preparar y instalar. Seguridad:

Limpie el área de trabajo, use gafas y guantes de seguridad.

Mantenga una bandeja de piezas para evitar perder pequeños tornillos o pasadores.

Descarga y descarga. Inspeccionar:

Retire cargador y deslice la rejilla hacia atrás.

Visualmente y Inspeccione físicamente la cámara; confirme que no haya balas.

Desarme la corredera:

Bloquee la corredera para abrirla, empuje hacia afuera la palanca de tope de la corredera.

Retire el conjunto de la corredera del marco.

Retire la varilla guía, muelle recuperador y el cañón.

Retire la fábrica alza:

Asegure el deslizamiento en un tornillo de banco acolchado.

Utilice un empujador de mira de cola de milano alineado con las alas del alza.

Aplique una presión uniforme hasta que la mira se deslice hacia afuera.

Base de montaje Red Dot:

Tenga en cuenta la flecha direccional en la base de montaje: alinear hacia boca.

Coloque el soporte en la cola de milano cortada por Bomar con un ligero ángulo hacia atrás.

Utilice la herramienta de instalación ET-130010 o un punzón de latón para golpear suavemente.

Asienta completamente hasta que quede al ras, verificando la alineación desde arriba.

Inserte los pasadores localizadores:

Seleccione los pasadores que coincidan con la huella del punto rojo.

Presione los pasadores en los orificios de los pasadores del soporte hasta que hagan clic al ras.

Conecte la óptica Red Dot:

Coloque la óptica en el soporte, alineando los orificios con los pasadores.

Inserte los tornillos del fabricante; comience cada uno a mano.

Apriete en patrón cruzado con un torque de 6-10 in-lb (verifique las especificaciones de su óptica).

Aplique fijador de roscas de resistencia media a las roscas. antes del torque final.

Vuelva a ensamblar y montar. Verificación de funcionamiento:

Vuelva a instalar el cilindro, el resorte y la varilla guía.

Vuelva a colocar la corredera en el marco; realice un ciclo de acción para garantizar un funcionamiento sin problemas.

Pone a cero su óptica:

A 10 yardas, comience con la luz de perforación o la mira de perforación para llegar al papel.

Dispare un grupo de tres, ajuste el valor de deriva/elevación por clic.

Confirme a su distancia cero preferida (por ejemplo, 25 yardas).

Registre la configuración para el futuro referencia.
