Picatinny-Hebelmontage, abgewinkelt, SR SWAROVSKI EAW

MONTAGE BASCULANT À LEVIER PICATINNY POUR RAIL SWAROVSKI SR EAW

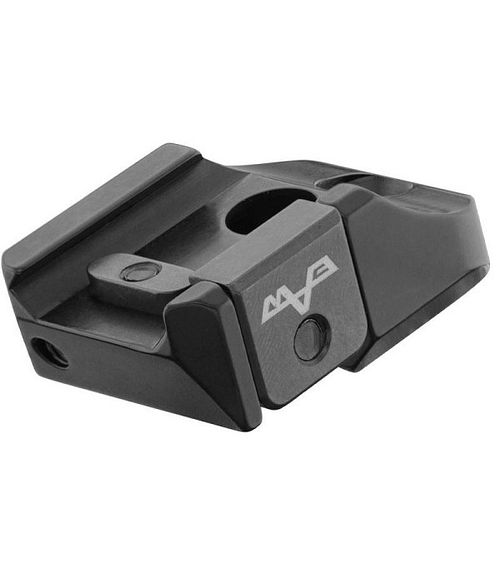

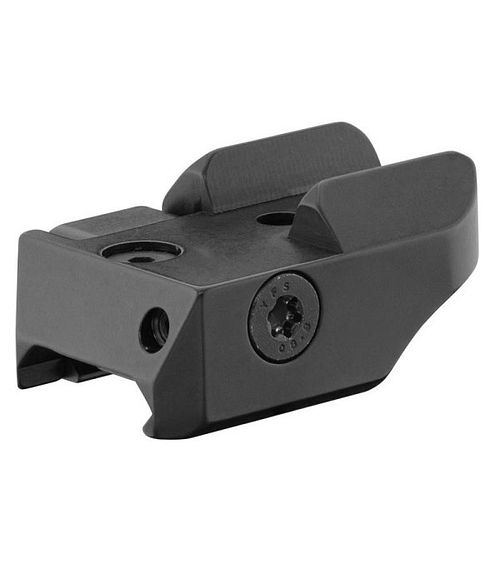

Le montage basculant EAW MEL601002 permet d’installer une lunette de visée équipée d’un rail Swarovski SR sur une arme munie d’un rail Picatinny de 21 mm.

Sa construction en deux pièces et son système de serrage à levier permettent de retirer rapidement la lunette lorsque l’arme doit être transportée, entretenue ou utilisée avec un autre dispositif de visée. Les éléments coudés vers l’intérieur forment un ensemble compact qui limite l’encombrement latéral du montage.

FIXATION POUR RAIL SWAROVSKI SR

Le rail Swarovski SR est directement intégré sous la lunette. Il se distingue par ses crans inférieurs, qui servent de butées mécaniques et participent au maintien longitudinal de l’optique face au recul.

Cette fixation évite l’emploi de colliers serrés autour du tube de la lunette. Elle préserve ainsi sa finition extérieure tout en facilitant l’alignement horizontal du réticule et le réglage de la position longitudinale de l’optique.

Ce modèle est exclusivement destiné aux lunettes équipées d’un rail Swarovski SR. Il ne convient pas aux lunettes à tube lisse ni aux optiques dotées d’un rail Zeiss ZM ou VM.

MONTAGE RAPIDE SUR RAIL PICATINNY

Les deux éléments se fixent directement sur un rail Picatinny de 21 mm. Les leviers permettent d’ouvrir et de verrouiller le montage sans avoir à effectuer un serrage classique à l’aide d’une clé à chaque manipulation.

La hauteur BH de 10 mm contribue à positionner la lunette près de l’arme, sous réserve que le diamètre de l’objectif et la configuration du boîtier offrent un dégagement suffisant. Le montage pèse 124 g afin de limiter l’ajout de masse sur l’arme.

Après l’installation ou la repose d’une optique, un contrôle du serrage et du réglage de la lunette reste recommandé avant toute utilisation.

CARACTÉRISTIQUES

Référence
MEL601002

Type de montage
Montage basculant amovible

Construction
Deux pièces avec coudes intérieurs

Mode de serrage
À levier

Interface côté arme
Rail Picatinny 21 mm

Interface côté optique
Rail Swarovski SR

Hauteur BH
10 mm

Poids
124 g

Matériau
Aluminium

Catégorie légale
Vente libre

Marque
EAW
