1/2 Schwenkmontage mit nach innen gekröpften Hebeln für Zielfernrohre ZM EAW

MONTAGE BASCULANT À LEVIER POUR LUNETTE À RAIL ZM EAW

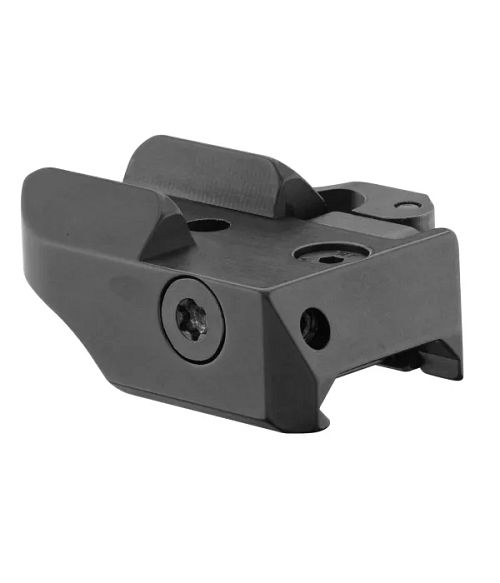

Ce montage basculant EAW en deux pièces est conçu pour installer une lunette de visée équipée d’un rail interne Zeiss ZM ou VM.

Sa fixation à levier permet de monter et de retirer rapidement l’optique. Les leviers avec coudes intérieurs offrent une configuration compacte en limitant leur dépassement sur les côtés de l’arme.

Fabriqué en aluminium, ce montage associe une construction légère à une conception adaptée aux contraintes du tir. Sa hauteur BH de 10 mm permet de maintenir la lunette relativement près de l’arme, sous réserve de la compatibilité avec les parties basses EAW utilisées et du dégagement nécessaire pour l’objectif.

COMPATIBLE AVEC LES RAILS ZEISS ZM ET VM

Le rail Zeiss ZM/VM est directement intégré sous la lunette de visée. Son profil prismatique à 45° comporte une cavité intérieure destinée à recevoir les éléments de fixation du montage.

Cette liaison mécanique évite l’utilisation de colliers autour du tube de la lunette. Elle préserve ainsi la finition extérieure de l’optique et facilite son alignement horizontal lors de l’installation.

Ce modèle n’est pas compatible avec les lunettes à tube lisse ni avec les optiques équipées d’un rail Swarovski SR. Le type de rail présent sous la lunette doit être contrôlé avant la commande.

MONTAGE AMOVIBLE EN DEUX PIÈCES

La conception en deux pièces permet d’adapter le positionnement du montage aux parties basses EAW installées sur l’arme. La position longitudinale de la lunette peut être ajustée afin d’obtenir une distance correcte entre l’œil et l’oculaire.

Les leviers facilitent le démontage de l’optique lorsque l’arme doit être transportée, entretenue ou utilisée avec un autre système de visée. Après toute dépose et repose d’une lunette, un contrôle du réglage reste recommandé.

Les parties basses adaptées à l’arme ne sont pas universelles. Elles doivent être sélectionnées séparément selon la marque, le modèle et la configuration exacte de la carabine.

CARACTÉRISTIQUES

Référence
MEL501002

Type
Montage basculant amovible

Construction
Deux pièces

Fixation
À levier

Configuration des leviers
Coudes intérieurs

Interface côté optique
Rail Zeiss ZM/VM

Compatibilité côté arme
Parties basses EAW adaptées à l’arme

Hauteur BH
10 mm

Poids
132 g

Matériau
Aluminium

Marque
EAW
