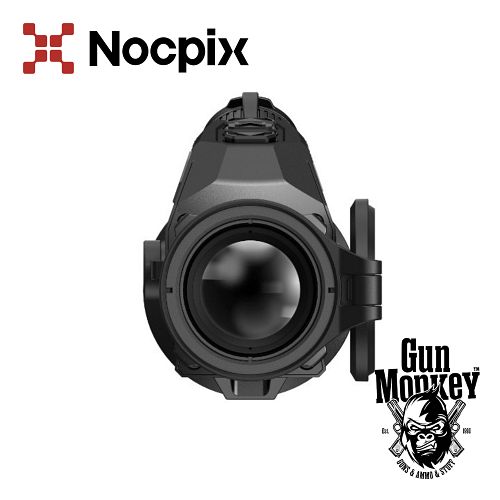

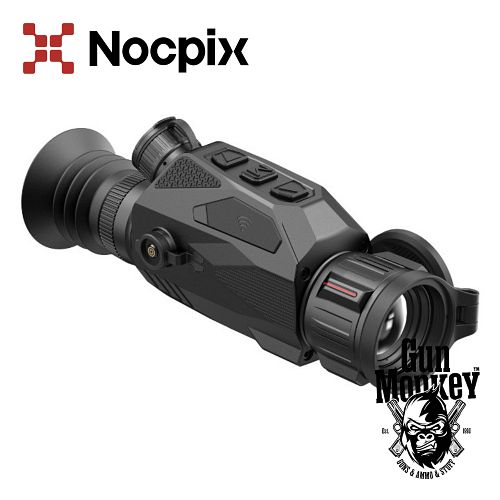

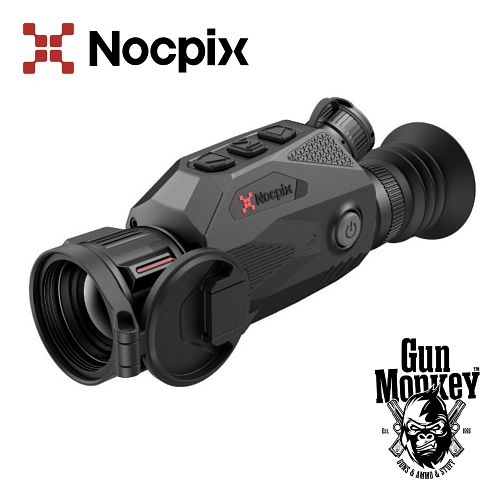

Luneta termowizyjna Nocpix SLIM H35

Szukasz lekkiej lunety termowizyjnej, która może w kilka sekund zmienić się w ręczny monokular obserwacyjny? Nocpix SLIM H35 to kompaktowy system termowizyjny 2w1, wyposażony w sensor 640×512px, 12μm, czułość termiczną NETD ≤18mK oraz jasny obiektyw 35mm F1.0.

Model oferuje bazowe powiększenie 2x, zakres do 8x, szerokie pole widzenia około 22×16,5m na 100m oraz zasięg detekcji do 1800m. W zestawie znajduje się szybkozłączny montaż Picatinny, dzięki któremu urządzenie może pracować jako celownik zamontowany na broni albo lekki termowizor ręczny.

Najważniejsze cechy

luneta termowizyjna i monokular 2w1,

sensor termowizyjny 640×512px,

wielkość piksela 12μm,

NETD ≤18mK,

odświeżanie 50Hz,

obiektyw 35mm F1.0,

powiększenie 2-8x,

cyfrowy zoom 1-4x,

szerokie pole widzenia 12,5°×9,4°,

około 21,9×16,5m na 100m,

zasięg detekcji do 1800m,

algorytm przetwarzania obrazu R+,

AMOLED 1024×768px,

7 palet obrazu,

kilka siatek celowniczych,

Picture-in-Picture,

Recoil Activated Video,

zdjęcia, wideo i nagrywanie dźwięku,

pamięć wewnętrzna 32GB,

Wi-Fi i aplikacja Nocpix,

wymienny akumulator 18650,

2 akumulatory 18650 w zestawie,

ładowarka akumulatorów w zestawie,

magnetyczne zasilanie / ładowanie,

zewnętrzne zasilanie USB-C 5V,

obudowa ze stopu magnezu,

szybkozłączny montaż Picatinny,

odporność na energię odrzutu do 6000J,

szczelność IP67,

masa do 530g.

Konstrukcja 2w1

SLIM H35 został zaprojektowany tak, aby jedno urządzenie mogło pełnić funkcję celownika termowizyjnego oraz ręcznego monokularu.

Po zdjęciu z broni termowizor można wygodnie trzymać w jednej ręce i wykorzystywać do przeszukiwania terenu. Po odnalezieniu celu urządzenie można ponownie zamontować na szynie przy użyciu szybkozłącznego montażu.

System QD został opracowany z myślą o zachowaniu powtarzalnego położenia urządzenia po ponownym montażu.

Sensor 640×512px

Model H35 wykorzystuje sensor o rozdzielczości 640×512px i rozmiarze piksela 12μm.

W porównaniu z modelem SLIM L35 wyposażonym w matrycę 384×288px wariant H35 oferuje znacznie większą ilość szczegółów, szczególnie widoczną podczas korzystania z cyfrowego powiększenia.

Wyższa rozdzielczość poprawia również możliwość rozpoznawania kształtu obserwowanego obiektu oraz jego otoczenia.

NETD ≤18mK

Czułość termiczna NETD ≤18mK pozwala termowizorowi wykrywać bardzo niewielkie różnice temperatur.

Ma to znaczenie w trudniejszych warunkach, takich jak:

wysoka wilgotność,

mgła,

niewielki kontrast termiczny,

opady,

zbliżona temperatura celu i otoczenia.

R+ Image Algorithm

Nocpix SLIM korzysta z algorytmu przetwarzania obrazu R+.

System poprawia kontrast i czytelność detali generowanych przez sensor, ogranicza zakłócenia oraz pomaga lepiej odwzorować kontury obserwowanych obiektów.

Połączenie R+ z matrycą 640×512px zapewnia obraz o wysokiej szczegółowości przy zachowaniu kompaktowej konstrukcji urządzenia.

Obiektyw 35mm F1.0

H35 wyposażono w obiektyw 35mm F1.0.

Ogniskowa 35mm w połączeniu z dużą matrycą zapewnia szerokie pole widzenia, dzięki czemu urządzenie dobrze sprawdza się przy szybkim przeszukiwaniu dużego obszaru.

Jasność F1.0 pozwala efektywnie przekazywać promieniowanie cieplne do sensora.

Powiększenie 2-8x

Bazowe powiększenie wynosi 2x, natomiast cyfrowe może zostać zwiększone do 8x.

Stosunkowo niewielkie powiększenie początkowe pozwala zachować szerokie pole widzenia i dobrze sprawdza się podczas korzystania z urządzenia jako ręcznego monokularu.

Cyfrowy zoom umożliwia następnie dokładniejsze przyjrzenie się wybranemu obiektowi.

Szerokie pole widzenia

Pole widzenia wynosi 12,5°×9,4°, czyli około 21,9×16,5m na 100m.

Szeroki obraz jest szczególnie użyteczny podczas:

przeszukiwania terenu,

obserwowania przemieszczających się obiektów,

użytkowania termowizora z ręki,

pracy na krótkich i średnich dystansach.

Zasięg detekcji do 1800m

Dla obiektu referencyjnego o wymiarach około 1,7×0,5m producent podaje zasięg detekcji do 1800m.

Oznacza to możliwość wykrycia obecności źródła ciepła na tym dystansie. Odległość faktycznego rozpoznania szczegółów zależy od warunków atmosferycznych, wielkości celu oraz kontrastu termicznego.

AMOLED 1024×768px

Obraz wyświetlany jest na panelu AMOLED 0,39″ o rozdzielczości 1024×768px.

Technologia AMOLED zapewnia wysoki kontrast oraz głęboką czerń, co dobrze odpowiada charakterystyce obrazu termowizyjnego.

Średnica źrenicy wyjściowej wynosi 10mm, dzięki czemu użytkownik może szybko odnaleźć pełny obraz po przyłożeniu oka.

Eye relief 48mm

Odległość od oka wynosi 48mm.

Pozwala to zachować wygodną pozycję podczas korzystania z urządzenia jako lunety zamontowanej na broni.

Regulacja dioptrii obejmuje zakres od -5D do +5D.

Palety obrazu

SLIM H35 oferuje kilka sposobów prezentacji obrazu termicznego, pozwalając dobrać kolorystykę do aktualnych warunków oraz indywidualnych preferencji.

Dostępne są między innymi tryby:

White Hot,

Black Hot,

Red Hot,

Rainbow,

Violet,

Crimson,

Viridian.

Siatki celownicze

Urządzenie oferuje kilka wariantów siatki celowniczej, umożliwiając dopasowanie punktu celowania do rodzaju strzelania i preferencji użytkownika.

Dostępne są zarówno klasyczne statyczne siatki, jak i rozwiązania umożliwiające dodatkową konfigurację.

Picture-in-Picture

Funkcja Picture-in-Picture pozwala wyświetlić dodatkowo powiększony fragment centralnej części obrazu.

Dzięki temu można dokładniej obserwować cel bez całkowitej utraty podstawowego pola widzenia.

Recoil Activated Video

Funkcja RAV – Recoil Activated Video automatycznie uruchamia zapis materiału po wykryciu odrzutu.

Pozwala to zachować nagranie związane z oddaniem strzału bez konieczności ręcznego rozpoczynania rejestracji w kluczowym momencie.

Zdjęcia, wideo i dźwięk

SLIM H35 umożliwia:

wykonywanie zdjęć,

nagrywanie filmów,

nagrywanie dźwięku.

Materiały zapisywane są w 32GB pamięci wewnętrznej, dlatego do podstawowego użytkowania nie jest wymagana dodatkowa karta pamięci.

Wi-Fi i aplikacja Nocpix

Wbudowany moduł Wi-Fi umożliwia połączenie termowizora z aplikacją Nocpix.

Pozwala to korzystać z funkcji bezprzewodowych oraz pracować z materiałami zapisanymi w pamięci urządzenia.

Wymienne akumulatory 18650

SLIM H35 zasilany jest popularnym akumulatorem Li-Ion 18650.

Według specyfikacji urządzenia maksymalny czas pracy na jednym ogniwie wynosi około 4h przy temperaturze 22°C, zależnie od sposobu korzystania z Wi-Fi, nagrywania oraz pozostałych funkcji.

W komplecie znajdują się 2 akumulatory 18650, dzięki czemu użytkownik może szybko zastąpić rozładowane ogniwo zapasowym.

Ładowarka i magnetyczne zasilanie

Do zestawu dołączona jest ładowarka do akumulatorów 18650.

SLIM posiada również magnetyczne złącze zasilające, które ułatwia podłączenie przewodu w ciemności.

Dostępne jest także zewnętrzne zasilanie 5V przez USB-C.

Obudowa ze stopu magnezu

Korpus wykonano ze stopu magnezu, pozwalającego połączyć niewielką masę z wysoką sztywnością konstrukcji.

Urządzenie waży maksymalnie około 530g i ma wymiary około 216×76×46mm.

Dzięki temu SLIM H35 pozostaje wygodny zarówno na broni, jak i podczas obserwacji z ręki.

Szybkozłączny montaż Picatinny

W zestawie znajduje się dedykowany montaż QD Picatinny.

Dwudźwigniowa konstrukcja umożliwia szybkie zdjęcie urządzenia z karabinu i ponowne jego zamontowanie, co jest kluczowe dla funkcjonalności 2w1.

Odporność na odrzut do 6000J

SLIM H35 został zaprojektowany do użytkowania na broni o energii odrzutu do 6000J.

Magnezowy korpus oraz elektronika zostały przystosowane do regularnego przenoszenia przeciążeń występujących podczas strzelania.

Szczelność IP67

Obudowa posiada klasę ochrony IP67, zapewniając odporność na pył i wodę.

Zakres temperatur pracy wynosi od -20°C do +50°C, dzięki czemu urządzenie może być wykorzystywane w zróżnicowanych warunkach terenowych.

Zawartość zestawu

luneta termowizyjna Nocpix SLIM H35,

szybkozłączny montaż Picatinny,

akumulator 18650 – 2szt.,

ładowarka do akumulatorów 18650,

przewód USB-C,

magnetyczny przewód zasilający,

torba transportowa,

podgrzewana tarcza do zerowania,

klucz imbusowy 3mm,

ściereczka do optyki,

dokumentacja.

Informacje o producencie

Nocpix specjalizuje się w nowoczesnych urządzeniach termowizyjnych do obserwacji i zastosowań strzeleckich. W ofercie marki znajdują się monokulary, lornetki oraz celowniki wykorzystujące wysokiej klasy sensory i zaawansowane algorytmy przetwarzania obrazu.

Seria SLIM została opracowana z naciskiem na niską masę i uniwersalność. Model H35 jest wariantem o wyższej rozdzielczości, oferującym sensor 640×512px oraz szerokie pole widzenia przy bazowym powiększeniu 2x.

Zdjęcia mają charakter poglądowy.

Dane techniczne

Parametr
Wartość

Producent
Nocpix

Seria
SLIM

Model
H35

Typ
Luneta termowizyjna / monokular 2w1

Rozdzielczość sensora
640×512px

Wielkość piksela
12μm

NETD
≤18mK

Odświeżanie
50Hz

Obiektyw
35mm F1.0

Powiększenie
2-8x

Zoom cyfrowy
1-4x

Pole widzenia
12,5°×9,4°

Pole widzenia na 100m
21,9×16,5m

Zasięg detekcji
do 1800m

Algorytm obrazu
R+

Wyświetlacz
AMOLED 0,39″

Rozdzielczość wyświetlacza
1024×768px

Odległość od oka
48mm

Średnica źrenicy wyjściowej
10mm

Regulacja dioptrii
-5D do +5D

Palety obrazu
7

Picture-in-Picture
Tak

Zdjęcia / wideo / audio
Tak

Recoil Activated Video
Tak

Pamięć wewnętrzna
32GB

Wi-Fi / aplikacja
Tak

Zasilanie
Li-Ion 18650

Akumulatory w zestawie
2szt.

Maks. czas pracy
do 4h na jednym akumulatorze

Ładowarka
W zestawie

Zasilanie zewnętrzne
USB-C 5V

Korpus
Stop magnezu

Montaż
QD Picatinny

Maks. energia odrzutu
6000J

Szczelność
IP67

Temperatura pracy
od -20°C do +50°C

Wymiary
216×76×46mm

Masa
≤530g
