Original EAW Schwenkmontage Oberteile 25,4 mm / 1 Zoll – BH 12 / 12,5 mm – KR 17 mm

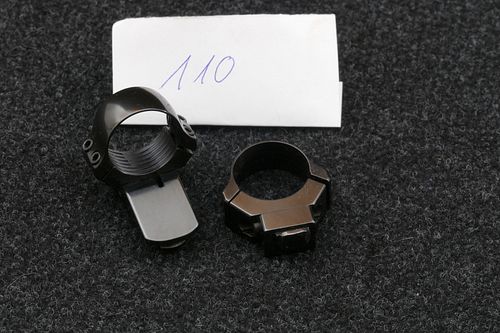

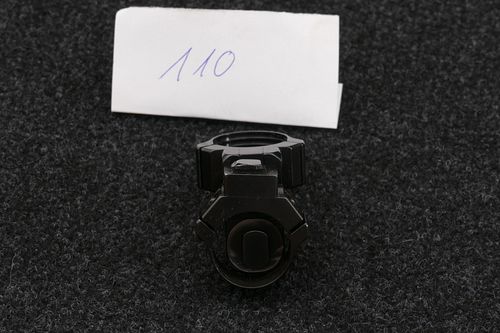

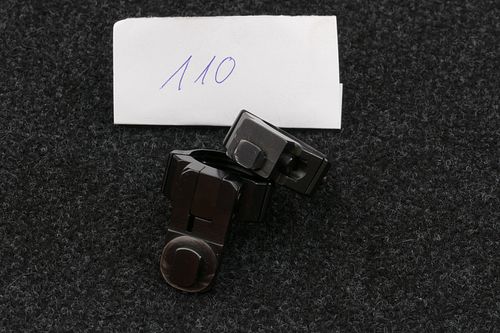

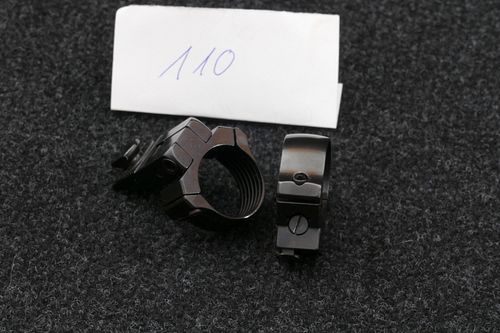

Original EAW Schwenkmontage Oberteile 25,4 mm / 1 Zoll – BH 12 / 12,5 mm – KR 17 mmZum Verkauf steht ein vollständiger Satz original EAW Schwenkmontage-Oberteile für ein Zielfernrohr mit 25,4-mm-/1-Zoll-Mittelrohr.Die Montage wurde von einem Tasco Zielfernrohr mit 25,4-mm-Mittelrohr demontiert.Die Montageteile wurden zur möglichst eindeutigen Identifikation sorgfältig nach den Maßvorgaben von EAW vermessen und anschließend mit den EAW-Katalogdaten abgeglichen.Ausführung und AbmessungenRingdurchmesser:• 25,4 mm / 1 Zoll• zuvor nachweislich auf einem Zielfernrohr mit 25,4-mm-Mittelrohr montiertRingbreite RB:• EAW Standard-Ausführung, nominal 15 mm• gemessen ca. 14,75 mmVorderfuß:• EAW Standard-Ausführung• Bauhöhe BH: 12 mm• gemessen ca. 12,02 mm• Kröpfung KR: 17 mm• gemessen ca. 17,2 mm• maßliche Zuordnung nach EAW-Katalog: EAW 310/0012/17• Ringbefestigung mit zwei Schrauben je RingseiteHinterfuß:• gerade Ausführung• keine Kröpfung / KR 0• Bauhöhe BH: 12,5 mm• gemessen ca. 12,52 mm• maßliche Zuordnung nach EAW-Katalog: EAW 316/0125• ältere Ringausführung mit einer Befestigungsschraube je Ringseite• Hinterfuß mit Verriegelungszapfen für das entsprechende EAW-Schlösschen• seitliche Justierung über den EAW-Support mittels beidseitiger EinstellschraubenDie seitliche Verstellmöglichkeit des Hinterfußes ermöglicht die horizontale Ausrichtung der Montage und eine spannungsfreie Montage des Zielfernrohrs.Die Montageteile sind in einem sehr guten Zustand, Brünnierung vollständig erhalten, minimalste Gebrauchtspuren. Der genaue Zustand und vorhandene Gebrauchsspuren sind den Bildern zu entnehmen. Die Bilder sind Bestandteil der Artikelbeschreibung.Hinweis zur Maßbestimmung:Die angegebenen Maße wurden sorgfältig mit einer Schieblehre anhand der von EAW verwendeten Bezugspunkte ermittelt und mit den verfügbaren EAW-Katalogdaten abgeglichen. Die genannten EAW-Artikelnummern stellen eine Zuordnung anhand der ermittelten Maße dar. Insbesondere aufgrund unterschiedlicher bzw. älterer EAW-Ausführungen sind Irrtümer bei Maßangaben oder Artikelzuordnungen vorbehalten. Der Käufer sollte die Kompatibilität mit seinen vorhandenen EAW-Unterteilen bzw. seiner Waffe vor dem Kauf anhand der angegebenen Maße prüfen.Privatverkauf. Der Verkauf erfolgt unter Ausschluss der Sachmängelhaftung. Eine Rücknahme oder ein Umtausch wird nicht angeboten.
