Original EAW Schwenkmontage Oberteile 25,4 mm / 1 Zoll – BH 12 / 14 mm – KR 17 mm

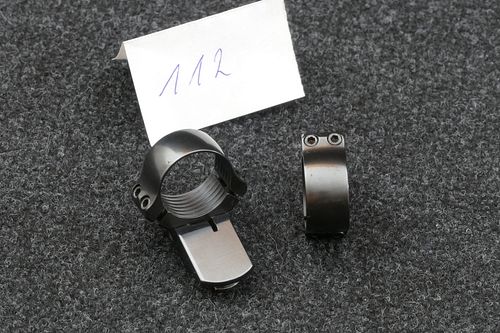

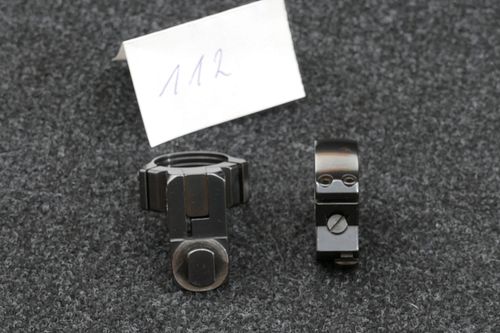

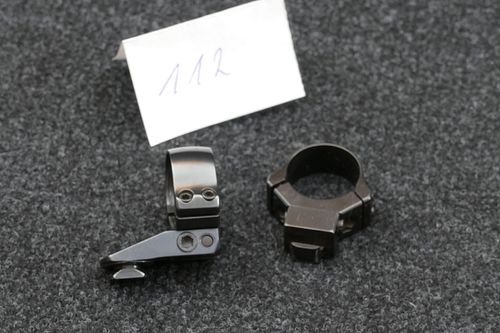

Original EAW Schwenkmontage Oberteile 25,4 mm / 1 Zoll – BH 12 / 14 mm – KR 17 mmZum Verkauf steht ein vollständiger Satz original EAW Schwenkmontage-Oberteile mit Vorder- und Hinterfuß für Zielfernrohre mit 25,4-mm-/1-Zoll-Mittelrohr.Die Montage wurde von einem Zielfernrohr mit 25,4-mm-Mittelrohr demontiert und war auf diesem passend montiert.Zur möglichst eindeutigen Identifikation wurden sämtliche relevanten Maße sorgfältig mit einer Schieblehre nach den EAW-Bezugspunkten ermittelt und anschließend mit den EAW-Katalogangaben abgeglichen.Abmessungen und Ausführung• Ringdurchmesser: 25,4 mm / 1 Zoll• EAW-Kataloggruppe: Ø 1"/26 mm• Ringbreite RB nominal: 15 mm / Standard• Ringbreite gemessen: 14,81 mmVorderfuß:• EAW Mod. 310 Standard• Bauhöhe BH: 12 mm• tatsächlich gemessen: 11,97 mm• Kröpfung KR: 17 mm• tatsächlich gemessen: 16,73 mm• EAW-Art.-Nr.: 310/0012/17• zwei Befestigungsschrauben je Ringseite• Drehzapfen für EAW-SchwenkmontageHinterfuß:• EAW Mod. 316, gerade Ausführung• keine Kröpfung / KR 0• Bauhöhe BH: 14 mm• tatsächlich gemessen: 13,92 mm• EAW-Art.-Nr.: 316/0140• zwei Befestigungsschrauben je Ringseite• Verriegelungszapfen zum Einrasten in das entsprechende EAW-Schlösschen• beidseitige Seiten-/Supportverstellung zur horizontalen Ausrichtung der MontageZustand:Die Montage befindet sich in einem sehr guten gebrauchten Zustand.• Brünnierung sehr gut und vollständig erhalten• kein Rost• nur minimalste Gebrauchsspuren• vollständig• Schrauben vorhanden• genauer Zustand siehe BilderHinweis zur Maß- und Artikelbestimmung:Die angegebenen Maße wurden sorgfältig mit einer Schieblehre anhand der von EAW verwendeten Bezugspunkte ermittelt und anschließend mit den EAW-Katalogdaten abgeglichen. Die genannten EAW-Artikelnummern ergeben sich aus diesem Maßabgleich.EAW führt die entsprechende ältere Ringausführung katalogseitig unter der gemeinsamen Größenbezeichnung „Ø 1"/26 mm“. Der hier angebotene Satz war tatsächlich auf einem Zielfernrohr mit 25,4-mm-/1-Zoll-Mittelrohr montiert.Trotz sorgfältiger Vermessung und Zuordnung sind Irrtümer bei Maßangaben oder Artikelnummern vorbehalten. Der Käufer sollte die Kompatibilität mit seinen vorhandenen EAW-Unterteilen bzw. seiner Waffe vor dem Kauf anhand der angegebenen Maße prüfen.Die Bilder sind Bestandteil der Artikelbeschreibung.Privatverkauf. Der Verkauf erfolgt unter Ausschluss der Sachmängelhaftung. Eine Rücknahme oder ein Umtausch wird nicht angeboten.
